مقدمه
پیمانه اندازه گیری در نگاه اول ابزاری ساده برای برداشتن مقدار مشخصی از یک ماده به نظر میرسد، اما در بسیاری از فرایندهای تولید، نمونهبرداری، بستهبندی و کنترل کیفیت، نقش آن بسیار فراتر از یک وسیله ساده است. از انتقال پودرها و گرانولها در خطوط تولید گرفته تا اندازهگیری حجم مایعات، آمادهسازی مواد اولیه و کالیبراسیون برخی تجهیزات، انتخاب ابزار مناسب میتواند بر تکرارپذیری و کنترل فرایند اثر بگذارد.
البته یک نکته اساسی وجود دارد: پیمانه حجمی، حجم را اندازه میگیرد نه الزاماً جرم را. اگر چگالی ظاهری یک پودر تغییر کند، یک حجم ثابت از آن ماده میتواند جرم متفاوتی داشته باشد. به همین دلیل، در فرایندهایی که مقدار جرمی ماده اهمیت حیاتی دارد، ترازو یا سیستمهای توزین میتوانند انتخاب مناسبتری باشند. در صنعت بستهبندی پودر نیز منابع تخصصی، تغییرپذیری چگالی ظاهری را یکی از عوامل مؤثر بر دقت دوزینگ حجمی میدانند.
از سوی دیگر، در صنایع دارویی، غذایی و آرایشی، موضوع فقط «مقدار» نیست؛ جنس سطح تماس، قابلیت شستوشو، جلوگیری از آلودگی متقاطع، کالیبراسیون و مناسب بودن ابزار برای کاربرد موردنظر نیز اهمیت دارد. FDA در دستورالعملهای خود بر مناسب بودن تجهیزات اندازهگیری و کالیبراسیون آنها تأکید کرده و در تولید دارویی، FDA و WHO نیز کنترل تجهیزات، اندازهگیری و مستندسازی را بخشی از نظام GMP میدانند.
در این مقاله، انواع پیمانهها، نحوه عملکرد، تفاوت پیمانه حجمی و اندازهگیری جرمی و مهمتر از همه کاربرد پیمانه اندازه گیری در صنایع مختلف را بررسی میکنیم.
فهرست مطالب
- پیمانه اندازه گیری چیست؟
- پیمانه اندازه گیری چگونه کار میکند؟
- چرا اندازهگیری دقیق مواد اهمیت دارد؟
- انواع پیمانههای اندازهگیری
- پیمانه اندازه گیری دسته دار چیست؟
- پیمانه اندازه گیری اسکوپ و اسکوپ اندازه گیری چه کاربردی دارند؟
- تفاوت پیمانه حجمی با اندازهگیری جرمی
- کاربرد پیمانه اندازه گیری در صنایع غذایی
- کاربرد در صنایع دارویی
- کاربرد در صنایع شیمیایی
- کاربرد در صنایع کشاورزی
- کاربرد در صنایع تولیدی
- کاربرد در صنایع آرایشی و بهداشتی
- کاربرد در آزمایشگاهها
- کاربرد در صنعت بستهبندی
- پیمانه مناسب برای مواد پودری، گرانولی و مایعات
- جنسهای مختلف پیمانههای اندازهگیری
- معیارهای انتخاب پیمانه مناسب
- روش صحیح استفاده از پیمانه
- شستوشو و نگهداری
- اشتباهات رایج در اندازهگیری مواد
- تفاوت پیمانه با سایر ابزارهای اندازهگیری
- پرسشهای متداول
- جمعبندی
- منابع
پیمانه اندازه گیری چیست؟
پیمانه اندازه گیری ابزاری برای برداشت، انتقال یا تعیین مقدار معینی از یک ماده بر اساس حجم مشخص است. این ابزار میتواند به شکل فنجان، ظرف مدرج، اسکوپ، قاشق پیمانهای یا قطعهای اختصاصی در یک دستگاه صنعتی ساخته شود.
در سادهترین حالت، کاربر پیمانه را تا ظرفیت یا خط مشخصی پر میکند و ماده را به مرحله بعد انتقال میدهد. در مدلهای صنعتی، مفهوم مشابه میتواند در قالب یک محفظه با حجم ثابت در دستگاه دوزینگ یا پرکننده حجمی اجرا شود.
بنابراین، پیمانه را میتوان بخشی از یک سیستم اندازهگیری مواد، انتقال مواد یا دوزینگ دانست؛ نه صرفاً یک ظرف کوچک.
در نمونههای تخصصی آزمایشگاهی و صنعتی، حتی اسکوپهایی با ظرفیت اسمی مشخص برای برداشت پودر و گرانول تولید میشوند. برای نمونه، Sampling Systems اسکوپهای استیل 316L را برای برداشت حجم مشخصی از پودر و مایع عرضه میکند و LLG نیز مدلهایی از اسکوپهای استیل را برای نمونهبرداری پودرها و گرانولها در صنایع دارویی معرفی کرده است.
پاسخ کوتاه: پیمانه اندازه گیری چه چیزی را اندازه میگیرد؟
پیمانه اندازه گیری عمدتاً حجم را تعیین میکند، نه جرم را. برای مثال، یک پیمانه 100 میلیلیتری میتواند 100 میلیلیتر از یک ماده را در خود جای دهد، اما وزن همان حجم از آب، آرد، پودر دارویی یا گرانول پلاستیکی یکسان نیست؛ زیرا چگالی و نحوه قرارگیری ذرات متفاوت است. بنابراین در کاربردهای حساس، باید مشخص شود که فرایند به حجم نیاز دارد یا جرم.
پیمانه اندازه گیری چگونه کار میکند؟
اساس کار یک پیمانه ساده است: ایجاد یک حجم مرجع و تکرار آن حجم در دفعات مختلف.
برای نمونه، اگر محفظهای ظرفیت اسمی 250 میلیلیتر داشته باشد، پر کردن آن تا خط تعیینشده یک حجم مشخص ایجاد میکند. در مدلهای مدرج، کاربر میتواند مقدار را بر اساس خطوط روی بدنه تعیین کند؛ در مدلهای ثابت، ظرفیت محفظه تعیینکننده مقدار برداشتشده است.
اما در مواد جامد، موضوع کمی پیچیدهتر میشود. پودرها و گرانولها فضای خالی بین ذرات دارند و نحوه پر کردن، لرزش، فشرده شدن و حتی ویژگیهای خود ماده میتواند مقدار جرمی موجود در یک حجم مشخص را تغییر دهد. همین مسئله سبب میشود که پیمانه اندازه گیری دقیق برای مواد پودری الزاماً معادل یک ابزار توزین دقیق نباشد.
در سیستمهای دوزینگ حجمی صنعتی نیز این تفاوت مهم است. منابع تخصصی صنعت بستهبندی اشاره میکنند که چگالی ظاهری و تغییرات آن میتواند بر دقت دوزینگ حجمی اثر بگذارد؛ در شرایطی که دقت وزن اولویت بالاتری دارد، سیستمهای گراویمتریک میتوانند مزیت داشته باشند.
چرا اندازهگیری دقیق مواد اهمیت دارد؟
اندازهگیری مواد زمانی اهمیت پیدا میکند که مقدار ماده مستقیماً روی کیفیت، عملکرد، ایمنی، هزینه یا تکرارپذیری محصول اثر داشته باشد.
چند نمونه مهم عبارتاند از:
- تولید: مقدار مواد اولیه باید با فرمول تولید هماهنگ باشد.
- بستهبندی: حجم یا جرم پرشده باید با مشخصات محصول مطابقت داشته باشد.
- داروسازی: تغییر مقدار ماده مؤثر یا مواد اولیه میتواند بر کیفیت محصول اثر بگذارد.
- غذا: نسبت مواد اولیه بر ویژگیهای محصول نهایی اثر دارد.
- کشاورزی: مقدار مصرف مواد شیمیایی و کود باید مطابق دستور مصرف و نرخ کاربرد تنظیم شود.
- آزمایشگاه: خطای حجم میتواند نتیجه آزمایش یا غلظت محلول را تغییر دهد.
- آرایشی و بهداشتی: تکرارپذیری فرمول و کنترل مواد اولیه اهمیت دارد.
در تولید دارویی، FDA تصریح میکند که تجهیزات توزین، اندازهگیری، پایش و آزمونِ مؤثر بر کیفیت باید طبق روش مشخص و برنامه تعیینشده کالیبره شوند و تجهیزات خارج از معیار کالیبراسیون نباید استفاده شوند. همچنین مواد اولیه باید با تجهیزاتی با دقت متناسب با کاربرد اندازهگیری یا توزین شوند.
انواع پیمانههای اندازهگیری
پیمانهها را میتوان بر اساس شکل، شیوه خواندن مقدار، جنس و نوع ماده مورد استفاده دستهبندی کرد.
پیمانه مدرج
پیمانه مدرج دارای خطوطی روی بدنه است که حجمهای مختلف را نشان میدهند. این مدل برای زمانی مناسب است که لازم است مقدارهای متفاوتی از یک ماده اندازهگیری شود.
برای مایعات، خواندن صحیح سطح مایع اهمیت دارد. در اندازهگیری آزمایشگاهی، سطح منیسک باید به شکل صحیح خوانده شود و خطای دید نیز در نظر گرفته شود. OpenStax نیز در آموزش اندازهگیری حجم مایعات بر خواندن پایینترین قسمت منیسک تأکید میکند.
پیمانه با حجم ثابت
در این مدل، محفظه یک ظرفیت مشخص دارد و کاربر هر بار همان حجم را برداشت میکند. این طراحی برای تقسیمبندی سریع و تکراری مواد مناسب است.
پیمانه اندازه گیری دسته دار
پیمانه اندازه گیری دسته دار زمانی کاربردی است که کاربر باید ماده را از یک مخزن، کیسه، سطل یا ظرف عمیق بردارد. دسته باعث میشود دست از ماده فاصله داشته باشد و کنترل ابزار هنگام انتقال آسانتر شود.
در نمونههای صنعتی و آزمایشگاهی، دستههای بلند نیز برای دسترسی به مواد داخل ظروف بزرگ یا عمق بیشتر طراحی میشوند. برای مثال، یک مدل PharmaScoop از جنس استیل 1.4404 با دسته بلند برای نمونهبرداری پودر و گرانول در صنعت دارویی عرضه شده است.
پیمانه اندازه گیری اسکوپ
پیمانه اندازه گیری اسکوپ معمولاً محفظهای کاسهایشکل با یک دسته است که برای برداشتن سریع پودر، دانه، گرانول یا مواد مشابه استفاده میشود.
این طراحی در محیطهایی که سرعت برداشت اهمیت دارد، مزیت عملی دارد. البته برای دستیابی به تکرارپذیری بهتر، نحوه پر کردن اسکوپ باید ثابت باشد.

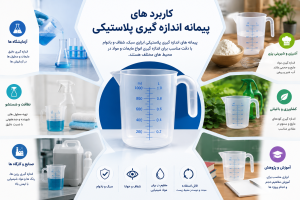

پیمانه اندازه گیری اسکوپ و اسکوپ اندازه گیری چه کاربردی دارند؟
اسکوپ اندازه گیری در صنایعی که با مواد جامد دانهای یا پودری سروکار دارند، بسیار رایج است. نمونههایی از این مواد عبارتاند از:
- پودرهای غذایی
- قهوه
- شکر و نمک
- مواد اولیه دارویی
- مکملهای پودری
- پودرهای آرایشی
- مواد شوینده
- برخی مواد شیمیایی
- گرانولهای پلاستیکی
- مواد اولیه صنعتی
در محیطهای حساس، طراحی اسکوپ فقط به ظرفیت محدود نمیشود. سطح صاف، نبودن شیار و درز، قابلیت شستوشو و جنس مقاوم میتوانند اهمیت زیادی داشته باشند. Cole-Parmer برای اسکوپهای 316L مخصوص آزمایشگاه و تولید، روی سطح صاف، طراحی بهداشتی، مقاومت خوردگی و قابلیت اتوکلاو تأکید میکند.
بنابراین، انتخاب اسکوپ باید بر اساس ماده، محیط، سطح دقت مورد نیاز و الزامات بهداشتی انجام شود.
تفاوت پیمانه حجمی با اندازهگیری جرمی
یکی از مهمترین نکات در استفاده صنعتی از پیمانه این است که حجم و وزن دو مفهوم متفاوت هستند.
رابطه ساده بین این دو به شکل زیر است:
جرم = چگالی × حجم
اگر حجم پیمانه ثابت باشد اما چگالی ظاهری ماده تغییر کند، جرم ماده داخل پیمانه نیز تغییر میکند.
برای مثال فرض کنید یک پیمانه 500 میلیلیتری برای یک پودر استفاده میشود. اگر پودر در یک بچ تولیدی متراکمتر باشد، ممکن است همان 500 میلیلیتر وزن بیشتری نسبت به بچ قبلی داشته باشد.
به همین علت:
| روش | چه چیزی کنترل میشود؟ | مزیت اصلی | محدودیت |
|---|---|---|---|
| پیمانه حجمی | حجم | ساده و سریع | حساس به تغییر چگالی ماده |
| ترازو | جرم | مناسب برای کنترل وزن | نیازمند توزین و کنترل ترازو |
| پیمانه مدرج | حجم متغیر | امکان خواندن حجمهای مختلف | دقت وابسته به طراحی و نحوه خواندن |
| سیستم دوزینگ حجمی | حجم در فرایند | سرعت و تکرارپذیری بالا | وابستگی به رفتار ماده |
| سیستم دوزینگ گراویمتریک | جرم | مناسب برای کنترل وزن | پیچیدهتر و معمولاً پرهزینهتر |
در صنعت بستهبندی، انتخاب میان دوزینگ حجمی و وزنی به ویژگیهای محصول، تغییرات چگالی، سرعت تولید و سطح دقت موردنیاز بستگی دارد.

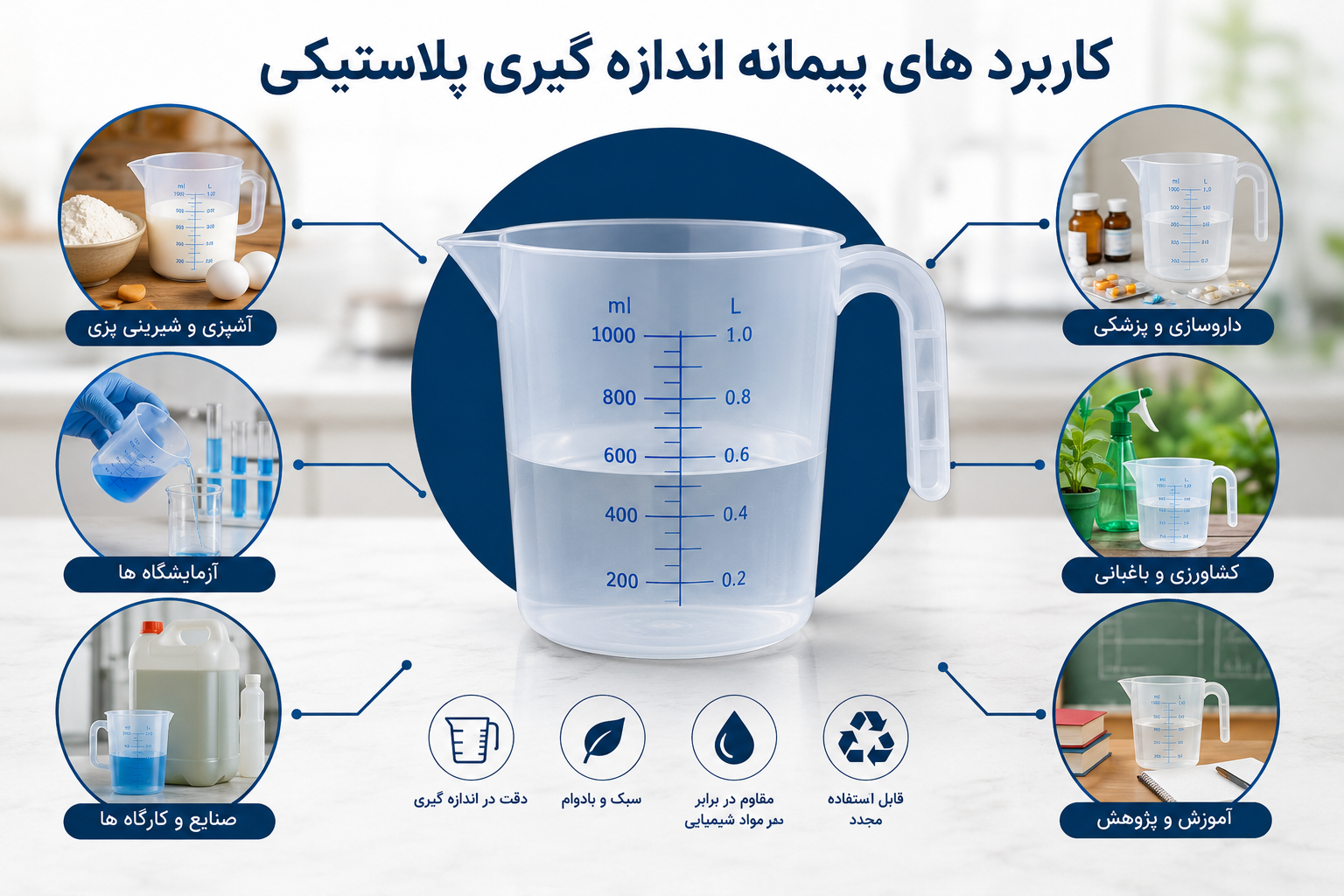

کاربرد پیمانه اندازه گیری در صنایع مختلف
کاربرد پیمانه اندازه گیری در صنایع غذایی
صنایع غذایی یکی از حوزههایی است که در آن اندازهگیری مواد به دفعات زیاد انجام میشود. مواد اولیه میتوانند پودری، دانهای، گرانولی یا مایع باشند.
نمونه کاربردها عبارتاند از:
- برداشت آرد و نشاسته
- اندازهگیری شکر و نمک
- انتقال ادویهها
- پیمانه کردن قهوه و پودر کاکائو
- برداشت مواد اولیه خشک
- اندازهگیری بخشی از مایعات در فرایندهای کوچکتر
- انتقال مواد از مخزن به مرحله بعدی تولید
- نمونهبرداری از مواد اولیه
در صنایع غذایی، جنس ابزار بسیار مهم است؛ زیرا سطحی که با ماده غذایی تماس دارد باید با فرایند نظافت و الزامات بهداشتی سازگار باشد.
از نظر کنترل اندازهگیری نیز باید توجه داشت که «یک پیمانه» لزوماً به معنی «یک وزن ثابت» نیست. FDA در راهنمای اندازهگیری مواد غذایی بر استفاده از تجهیزات آزمایشگاهی مناسب، کالیبراسیون تجهیزات، تکرار اندازهگیری و کنترل شرایط اندازهگیری تأکید میکند.
پیمانه برای مواد غذایی پودری
برای مواد پودری، روش پر کردن اهمیت زیادی دارد. فشرده شدن پودر، وجود حفرههای هوا یا تغییر وضعیت ذرات میتواند جرم موجود در حجم ثابت را تغییر دهد.
به همین دلیل، اگر فرایند بر وزن دقیق متکی است، پیمانه حجمی نباید بدون اعتبارسنجی جای ترازو را بگیرد.
کاربرد پیمانه اندازه گیری در صنایع دارویی
صنعت دارویی یکی از حساسترین حوزهها برای اندازهگیری مواد است. در این صنعت، ابزارهای اندازهگیری ممکن است برای:
- نمونهبرداری از پودرها
- انتقال مواد اولیه
- برداشت گرانولها
- دوزینگ اولیه
- کنترل فرایند
- انتقال مواد بین ظروف
- برخی مراحل بستهبندی
به کار روند.
در این حوزه، علاوه بر ظرفیت، طراحی بهداشتی و قابلیت پاکسازی اهمیت زیادی دارد. اسکوپهای 316L برای کاربردهای دارویی و غذایی نمونهای از تجهیزاتی هستند که با هدف کاهش نقاط تجمع مواد و تسهیل نظافت طراحی میشوند.
از نظر مقررات نیز موضوع بسیار جدیتر است. FDA در راهنمای GMP برای مواد اولیه دارویی، بر کالیبراسیون تجهیزات اندازهگیری و مناسب بودن دقت آنها برای کاربرد تأکید دارد. WHO نیز GMP را چارچوبی برای تولید و کنترل مداوم محصول مطابق استانداردهای کیفی میداند.
بنابراین در این صنعت، پیمانه اندازه گیری صنعتی باید بخشی از یک فرایند کنترلشده باشد، نه ابزاری که صرفاً بر اساس ظرفیت اسمی آن انتخاب شود.
کاربرد پیمانه اندازه گیری در صنایع شیمیایی
در صنایع شیمیایی، مواد جامد و مایع با ویژگیهای بسیار متفاوت وجود دارند. پیمانه میتواند برای انتقال و اندازهگیری حجمی مواد در مقیاسهای مختلف استفاده شود.
کاربردهای احتمالی عبارتاند از:
- اندازهگیری مواد اولیه
- انتقال پودرها و گرانولها
- تهیه محلولها در مقیاس غیرتحلیلی
- اندازهگیری حجم مایعات
- نمونهبرداری
- کنترل مقدار مواد در مراحل تولید
اما در این صنعت، سازگاری شیمیایی جنس پیمانه اهمیت زیادی دارد. انتخاب پلاستیک، فولاد یا شیشه نباید فقط بر اساس قیمت یا ظاهر انجام شود؛ بلکه باید با ماده موردنظر، دما، حلال، شرایط تماس و روش نظافت سازگار باشد.
برای اندازهگیریهای حجمی تخصصی در صنایع نفتی نیز استاندارد ISO 8222 طراحی، استفاده و کالیبراسیون پیمانههای حجمی و مخازن آزمون را پوشش میدهد و کاربرد آن را به اندازهگیریهای میدانی و آزمایشگاهی مرتبط میداند.
کاربرد پیمانه اندازه گیری در صنایع کشاورزی
در کشاورزی، ابزارهای اندازهگیری حجمی در آمادهسازی محلولها و کالیبراسیون تجهیزات کاربرد دارند.
برای نمونه، در کالیبراسیون سمپاشها میتوان مقدار مشخصی آب را جمعآوری و سپس حجم خروجی را اندازهگیری کرد. دانشگاه ایالتی پنسیلوانیا استفاده از پیمانه اندازهگیری را در برخی روشهای کالیبراسیون سمپاش پشتی توضیح میدهد.
در سیستمهای کوددهی مایع نیز اندازهگیری خروجی برای بررسی نرخ واقعی کاربرد اهمیت دارد. University of Georgia نمونهای از آزمون خروجی را توضیح میدهد که در آن حجم مایع جمعآوریشده با مقدار مورد انتظار مقایسه میشود.
برای مواد جامد کشاورزی، مانند برخی سموم پودری یا گرانولها، مسئله وزن اهمیت بیشتری پیدا میکند. Colorado State University در راهنمای آمادهسازی مقادیر کم سموم اشاره میکند که چگالی مواد جامد میتواند بر اساس فرمولاسیون و میزان نشست یا تکان خوردن تغییر کند و برای محصولات جامد، استفاده از ترازوی الکترونیکی برای تعیین وزن صحیح اهمیت دارد.
در نتیجه، پیمانه در کشاورزی بیشتر یک ابزار اندازهگیری و کالیبراسیون حجمی است و نباید بدون توجه به دستور مصرف محصول، حجم را معادل وزن فرض کرد.
کاربرد پیمانه اندازه گیری در صنایع تولیدی
در تولید صنعتی، پیمانه ممکن است در مرحلهای ساده مانند انتقال دستی مواد یا در سیستم پیچیدهتری مانند دستگاه پرکن حجمی استفاده شود.
مواد قابل اندازهگیری میتوانند شامل:
- گرانولهای پلاستیکی
- پودرهای صنعتی
- مواد شوینده
- مواد معدنی
- دانهها
- مواد اولیه خشک
- برخی مایعات
باشند.
در خطوط تولید، سرعت و تکرارپذیری اهمیت زیادی دارد. اگر یک اپراتور مجبور باشد بارها مقدار مشابهی از ماده را منتقل کند، استفاده از محفظه با ظرفیت ثابت میتواند روند کار را استانداردتر کند.
در مقیاس بزرگتر، همین ایده در ماشینهای volumetric cup filler اجرا میشود. برای مثال، Alpha-Pack دستگاههای پرکن حجمی را برای محصولات پودری و دانهای معرفی میکند که در آن حجم پیمانه برای تعیین مقدار پرشدن به کار میرود.
کاربرد در صنایع آرایشی و بهداشتی
در تولید محصولات آرایشی و بهداشتی، مواد اولیه میتوانند پودر، گرانول، مایع، ژل یا کرم باشند. پیمانه یا اسکوپ میتواند برای نمونهبرداری، انتقال و برخی عملیات دوزینگ استفاده شود.
در این صنعت، نظافت ابزار و جلوگیری از اختلاط مواد مختلف اهمیت زیادی دارد. FDA در راهنمای GMP برای محصولات آرایشی بر تمیز بودن تجهیزات، مناسب بودن وضعیت بهداشتی آنها و کنترل اندازهگیری مواد اولیه تأکید میکند. همچنین اندازهگیری و توزین مواد اولیه باید کنترل شود و در دستورالعمل FDA به بررسی توسط نفر دوم نیز اشاره شده است.
در نتیجه، اگر قرار است یک پیمانه برای مواد آرایشی استفاده شود، تنها ظرفیت آن را نباید ملاک قرار داد؛ جنس، قابلیت شستوشو، شکل هندسی و امکان جلوگیری از آلودگی متقاطع نیز باید بررسی شود.
کاربرد پیمانه در آزمایشگاهها
در آزمایشگاه، انتخاب ابزار اندازهگیری به سطح دقت موردنیاز بستگی دارد.
یک پیمانه ساده یا اسکوپ ممکن است برای:
- انتقال پودر
- نمونهبرداری اولیه
- برداشتن مواد جامد
- انتقال مواد بین ظروف
مناسب باشد؛ اما برای اندازهگیریهای تحلیلی دقیق، ابزارهای تخصصیتر مانند پیپت، بالن حجمی یا تجهیزات توزین مناسبتر هستند.
راهنمای آزمایشگاه شیمی آلی دانشگاه Michigan State University نیز بیان میکند که استوانه مدرج برای اندازهگیری حجم مایعات مناسب است، اما برای اندازهگیریهای حجمی با دقت بالا، شیشهآلات حجمی تخصصیتر باید مورد استفاده قرار گیرند.
پس پیمانه اندازه گیری دقیق یک اصطلاح مطلق نیست. دقت باید در رابطه با کاربرد تعریف شود.
کاربرد پیمانه اندازه گیری در صنعت بستهبندی
در صنعت بستهبندی، پیمانه میتواند از یک ابزار دستی ساده تا جزء اصلی یک دستگاه اتوماتیک باشد.
در سیستمهای پرکن حجمی، محصول وارد محفظهای با حجم مشخص میشود و سپس مقدار اندازهگیریشده به بسته منتقل میگردد. چنین روشهایی برای مواد دانهای و پودری در صنایع مختلف استفاده میشوند.
مزیتهای دوزینگ حجمی
- سرعت مناسب در تولید
- ساختار نسبتاً ساده
- قابلیت تکرار حجم
- امکان تغییر حجم در برخی دستگاهها
- مناسب برای برخی مواد با رفتار پایدار
محدودیت مهم
اگر چگالی ظاهری ماده در طول تولید تغییر کند، وزن واقعی محصول در حجم ثابت نیز ممکن است تغییر کند. به همین دلیل، برای محصولاتی که وزن دقیق در آنها اولویت دارد، دوزینگ حجمی باید با آزمونهای کنترل کیفیت و در صورت نیاز با سیستم توزین مقایسه شود.
انتخاب پیمانه برای مواد پودری، گرانولی و مایعات
پیمانه اندازه گیری مواد پودری
پودرها معمولاً نسبت به مایعات رفتار پیچیدهتری دارند. عواملی مانند اندازه ذرات، شکل ذرات، رطوبت، تراکم، الکتریسیته ساکن و نحوه پر شدن میتوانند روی نتیجه اثر بگذارند.
برای همین، در انتخاب پیمانه برای پودر باید موارد زیر بررسی شود:
- آیا حجم یا وزن موردنظر است؟
- آیا ماده به دیواره میچسبد؟
- آیا ماده به رطوبت حساس است؟
- آیا پودر باید بدون فشرده شدن پیمانه شود؟
- آیا امکان تمیزکاری کامل ابزار وجود دارد؟
- آیا جنس پیمانه با ماده سازگار است؟
برای اسکوپهای تخصصی، استفاده از استیل 316L یکی از گزینههای رایج در کاربردهای دارویی و غذایی است و برخی تولیدکنندگان، سطح صاف و بدون شیار را برای کاهش تجمع مواد و تسهیل پاکسازی در نظر میگیرند.
مواد گرانولی
گرانولها معمولاً جریانپذیری بیشتری از بسیاری از پودرها دارند، اما شکل و اندازه ذرات میتواند باعث تغییر نحوه پر شدن محفظه شود.
در این کاربردها، پیمانه ثابت یا سیستم دوزینگ حجمی میتواند برای فرایندهای تکراری مناسب باشد؛ البته اگر محصول نهایی باید وزن مشخصی داشته باشد، کنترل وزنی همچنان اهمیت دارد.
پیمانه اندازه گیری مایعات
برای مایعات، پیمانه مدرج میتواند مقدار حجم را از روی سطح مایع نشان دهد.
در اندازهگیری مایعات، مواردی مانند:
- سطح منیسک
- زاویه دید
- دمای ماده
- شکل ظرف
- ظرفیت پیمانه
- ویسکوزیته
- وجود حباب
میتوانند روی اندازهگیری اثر بگذارند.
FDA در راهنمای اندازهگیری مایعات توصیه میکند سطح منیسک در پایینترین قسمت خوانده شود و برای جلوگیری از خطای دید، به وضعیت مشاهده توجه شود.
جنسهای مختلف پیمانههای اندازهگیری
پلاستیک
پلاستیک به دلیل وزن کم، قیمت مناسب و امکان تولید در شکلهای متنوع، در بسیاری از کاربردها استفاده میشود.
مزایا:
- سبک
- مقاوم در برابر شکستن
- مناسب برای تولید انبوه
- امکان شفاف بودن
- قابلیت قالبگیری در اشکال مختلف
اما باید مقاومت شیمیایی و دمایی پلاستیک موردنظر بررسی شود.
استیل ضدزنگ
استیل، بهویژه گریدهای مناسب برای کاربردهای بهداشتی، در صنایع غذایی، دارویی و آزمایشگاهی کاربرد زیادی دارد.
برای نمونه، اسکوپهای 316L در محصولات تخصصی برای کاربردهای دارویی و غذایی عرضه میشوند و مقاومت خوردگی، طراحی بهداشتی و قابلیت تمیزکاری از ویژگیهای مورد تأکید هستند.
شیشه
شیشه برای برخی اندازهگیریهای آزمایشگاهی و مایعات مفید است؛ زیرا امکان مشاهده سطح ماده را فراهم میکند. در عین حال، شکنندگی آن محدودیت مهمی در برخی محیطهای صنعتی است.
معیارهای انتخاب پیمانه مناسب
برای خرید یا طراحی یک پیمانه اندازه گیری صنعتی، بهتر است به جای تمرکز صرف بر قیمت، یک چکلیست فنی داشته باشید.
1. ظرفیت
ظرفیت باید با مقدار واقعی موردنیاز هماهنگ باشد. پیمانه بسیار بزرگ برای مقدار کم، کنترل مناسبی ایجاد نمیکند.
2. دقت موردنیاز
ابتدا مشخص کنید فرایند به دقت حجمی معمولی نیاز دارد یا دقت تحلیلی/وزنی.
3. نوع ماده
پودر، گرانول و مایع رفتار متفاوتی دارند. پیمانه مناسب یک ماده الزاماً برای ماده دیگر مناسب نیست.
4. جنس
جنس باید با ماده و شرایط کاری سازگار باشد.
5. طراحی هندسی
وجود گوشههای تیز، شیار یا نقاط غیرقابل دسترس میتواند نظافت را دشوار کند؛ موضوعی که در کاربردهای دارویی و غذایی اهمیت بیشتری دارد.
6. دسته
اگر ماده در عمق ظرف قرار دارد یا انتقال آن دشوار است، پیمانه اندازه گیری دسته دار میتواند انتخاب عملیتری باشد.
7. قابلیت شستوشو
در کاربردهایی که پیمانه برای چند ماده استفاده میشود، تمیزکاری کامل اهمیت ویژه دارد.
8. قابلیت کالیبراسیون یا اعتبارسنجی
در کاربردهای حساس باید بتوان عملکرد پیمانه یا سیستم اندازهگیری را با یک مرجع مناسب کنترل کرد.
نکات استفاده صحیح از پیمانه اندازه گیری
برای افزایش تکرارپذیری اندازهگیری، این اصول را رعایت کنید:
- پیمانه مناسب ظرفیت را انتخاب کنید.
- روش پر کردن را ثابت نگه دارید.
- در مورد پودرها، از فشرده کردن یا ضربه زدن به پیمانه مگر طبق روش استاندارد خودداری کنید.
- اگر پیمانه خط پرشدن دارد، همیشه همان خط را مبنا قرار دهید.
- برای مایعات، سطح را در زاویه دید مناسب بخوانید.
- پیمانه را پیش و پس از استفاده تمیز کنید.
- برای مواد مختلف از یک ابزار مشترک بدون پاکسازی معتبر استفاده نکنید.
- اگر مقدار جرمی اهمیت دارد، حجم را به وزن تبدیل فرض نکنید؛ رابطه چگالی و حجم را در نظر بگیرید.
- در فرایندهای حساس، اندازهگیریها را مستند و دورهای کنترل کنید.
- اگر پیمانه بخشی از یک خط تولید است، عملکرد آن را در شرایط واقعی فرایند بررسی کنید.
FDA در راهنمای اندازهگیری مواد غذایی نیز بر استفاده از تجهیزات مناسب، کالیبراسیون مطابق روشهای خوب آزمایشگاهی یا مشخصات سازنده و تکرار کافی اندازهگیری تأکید میکند.
شستوشو و نگهداری پیمانه اندازه گیری
نگهداری صحیح فقط به افزایش عمر ابزار محدود نمیشود؛ در صنایع حساس میتواند بخشی از کنترل کیفیت باشد.
برای پیمانههای پلاستیکی
- از شوینده سازگار با جنس پلاستیک استفاده شود.
- از حرارت بیش از محدوده مجاز جلوگیری شود.
- در صورت تغییر رنگ، ترک یا تاببرداشتن، ابزار بررسی شود.
برای پیمانههای استیل
- پس از استفاده مواد باقیمانده پاک شود.
- در صورت استفاده در محیط دارویی یا غذایی، روش شستوشوی اعتبارسنجیشده سازمان رعایت شود.
- نقاط اتصال دسته و بدنه بررسی شوند.
- از مواد شیمیایی ناسازگار با گرید استیل استفاده نشود.
در تجهیزات دارویی، FDA بر طراحی مناسب تجهیزات برای عملیات، تمیزکاری و نگهداری تأکید میکند و سطح در تماس با مواد نباید بهگونهای باشد که ایمنی، هویت، قدرت، کیفیت یا خلوص محصول را تغییر دهد.
اشتباهات رایج هنگام اندازهگیری مواد
اشتباه اول: یکی دانستن حجم و وزن
این مهمترین خطا است. 500 میلیلیتر از دو ماده مختلف الزاماً وزن یکسانی ندارد.
اشتباه دوم: استفاده از یک پیمانه برای تمام مواد
پیمانهای که برای گرانول مناسب است، ممکن است برای پودر چسبنده یا ماده خورنده مناسب نباشد.
اشتباه سوم: فشرده کردن پودر
اگر روش استاندارد فرایند اجازه فشردهسازی نمیدهد، ضربه زدن یا فشار دادن پودر میتواند حجم ظاهری ماده را تغییر دهد.
اشتباه چهارم: پر کردن بیش از خط
در پیمانه مدرج، خط مرجع باید معیار باشد؛ نه مقدار مادهای که به صورت اتفاقی بالاتر از آن قرار گرفته است.
اشتباه پنجم: نادیده گرفتن کالیبراسیون
در کاربردهای حساس، صرفاً درج «100 ml» روی ابزار به معنای کافی بودن دقت آن برای هر کاربردی نیست.
اشتباه ششم: استفاده از ابزار آسیبدیده
ترک، تاببرداشتن، خراش شدید یا تغییر شکل میتواند بر عملکرد پیمانه اثر بگذارد.
اشتباه هفتم: نادیده گرفتن آلودگی متقاطع
در صنایع غذایی، دارویی و آرایشی، باقی ماندن ذرات ماده قبلی در پیمانه میتواند مشکلساز شود. طراحی قابل شستوشو و روش نظافت مناسب اهمیت زیادی دارد.
کاربرد های پیمانه اندازه گیری
تفاوت پیمانه اندازه گیری با سایر ابزارهای اندازهگیری
پیمانه با ابزارهایی مانند ترازو، استوانه مدرج، پیپت و بالن حجمی یکسان نیست.
پیمانه در برابر ترازو
پیمانه عمدتاً حجم را کنترل میکند؛ ترازو جرم را. برای مواد پودری با چگالی متغیر، ترازو معمولاً انتخاب مناسبتری برای کنترل وزن است.
پیمانه در برابر استوانه مدرج
استوانه مدرج برای اندازهگیری حجم مایعات طراحی شده و امکان خواندن حجمهای مختلف را فراهم میکند. با این حال، برای اندازهگیریهای بسیار دقیق آزمایشگاهی، شیشهآلات حجمی تخصصیتر مناسب هستند.
پیمانه در برابر پیپت
پیپت برای انتقال حجمهای مشخص و دقیق مایع در محیط آزمایشگاهی طراحی شده است و نباید با پیمانه عمومی مقایسه شود.
پیمانه در برابر سیستم دوزینگ صنعتی
در دستگاه دوزینگ، پیمانه یا محفظه حجمی میتواند بخشی از یک سیستم خودکار باشد. این سیستم میتواند سرعت، تکرارپذیری و ظرفیت تولید را افزایش دهد، اما همچنان باید رفتار ماده و تغییرات چگالی آن در نظر گرفته شود.
FAQ؛ سؤالات متداول کاربرد پیمانه اندازه گیری
1. پیمانه اندازه گیری چیست؟
پیمانه ابزاری برای تعیین یا انتقال مقدار مشخصی از ماده، معمولاً بر اساس حجم، است. این ابزار در مدلهای مدرج، حجم ثابت، اسکوپدار و صنعتی تولید میشود و کاربرد آن از انتقال مواد تا دوزینگ و بستهبندی گسترده است.
2. آیا پیمانه اندازه گیری وزن ماده را مشخص میکند؟
خیر. پیمانه معمولاً حجم را مشخص میکند. وزن ماده به چگالی آن وابسته است؛ بنابراین مقدار مشخصی از یک پودر یا گرانول ممکن است در دفعات مختلف وزن یکسانی نداشته باشد.
3. پیمانه اندازه گیری دسته دار برای چه موادی مناسب است؟
این مدل برای موادی مناسب است که از داخل ظروف عمیق، مخازن یا کیسهها برداشته میشوند. دسته، دسترسی و کنترل ابزار را بهتر میکند و در نمونههای صنعتی میتواند برای دسترسی به مواد در عمق بیشتر مفید باشد.
4. اسکوپ اندازه گیری بیشتر در کدام صنایع کاربرد دارد؟
اسکوپ در صنایع غذایی، دارویی، شیمیایی، آرایشی، آزمایشگاهی و برخی فرایندهای تولیدی برای برداشت پودر، گرانول و بعضی مواد مایع استفاده میشود. مدلهای تخصصی با استیل 316L نیز برای کاربردهای دارویی و غذایی عرضه میشوند.
5. آیا برای مواد پودری پیمانه حجمی دقیق است؟
دقت آن به هدف اندازهگیری بستگی دارد. اگر هدف کنترل حجم باشد، پیمانه میتواند مناسب باشد؛ اما اگر وزن دقیق اهمیت داشته باشد، تغییر چگالی ظاهری پودر باعث میشود حجم ثابت همیشه جرم ثابت ایجاد نکند.
6. بهترین جنس پیمانه برای صنایع غذایی و دارویی چیست؟
یک پاسخ واحد برای همه کاربردها وجود ندارد. استیلهای مناسب مانند 316L در برخی کاربردهای بهداشتی مزیتهایی مانند مقاومت خوردگی و قابلیت پاکسازی دارند؛ اما انتخاب نهایی باید بر اساس ماده، فرایند، الزامات بهداشتی و روش نظافت انجام شود.
7. پیمانه مدرج برای اندازهگیری مایعات مناسب است؟
بله، برای بسیاری از کاربردهای عمومی مناسب است. با این حال، در اندازهگیری دقیق آزمایشگاهی باید از ابزار متناسب با سطح دقت موردنیاز استفاده شود. نحوه خواندن منیسک نیز اهمیت دارد.
8. آیا پیمانه میتواند جای ترازو را بگیرد؟
در کاربردهایی که حجم معیار اصلی است، بله؛ اما در فرایندهایی که وزن دقیق تعیینکننده است، نباید پیمانه را جایگزین ترازو دانست. این مسئله در مواد پودری و گرانولی که چگالی ظاهری آنها تغییر میکند، اهمیت بیشتری دارد.
9. چرا کالیبراسیون پیمانه یا تجهیزات اندازهگیری مهم است؟
زیرا ظرفیت اسمی ابزار به تنهایی تضمین نمیکند که عملکرد آن برای یک کاربرد خاص مناسب باشد. در صنایع دارویی، تجهیزات اندازهگیری مؤثر بر کیفیت باید طبق روش مشخص کالیبره شوند و وضعیت کالیبراسیون آنها قابل پیگیری باشد.
10. پیمانه اندازه گیری صنعتی چه تفاوتی با مدلهای معمولی دارد؟
مدل صنعتی معمولاً با توجه به ظرفیت، دوام، جنس، سرعت کار، قابلیت نظافت، سازگاری با ماده و امکان استفاده مداوم طراحی میشود. در خطوط بستهبندی، مفهوم پیمانه میتواند به یک محفظه حجمی در دستگاه اتوماتیک تبدیل شود.
جمعبندی
کاربرد پیمانه اندازه گیری در صنایع مختلف بسیار گستردهتر از اندازهگیری ساده مواد است. این ابزار میتواند برای برداشت پودر و گرانول، اندازهگیری حجم مایعات، نمونهبرداری، انتقال مواد، آمادهسازی فرایند، کالیبراسیون برخی تجهیزات و حتی دوزینگ اتوماتیک در خطوط بستهبندی به کار رود.
با این حال، مهمترین نکته در انتخاب آن، تشخیص تفاوت میان اندازهگیری حجمی و جرمی است. پیمانه یک حجم مشخص ایجاد میکند، اما وزن ماده داخل آن به چگالی و شرایط قرارگیری ماده وابسته است. این موضوع بهخصوص در مواد پودری و گرانولی اهمیت دارد.
در صنایع غذایی، دارویی و آرایشی، علاوه بر ظرفیت و دقت، بهداشت، قابلیت نظافت و جلوگیری از آلودگی متقاطع اهمیت دارد. در آزمایشگاهها نیز ابزار باید متناسب با سطح دقت انتخاب شود و پیمانه عمومی نباید جای تجهیزات حجمی دقیق را بگیرد.
در نهایت، یک پیمانه اندازه گیری دقیق زمانی واقعاً مناسب است که ظرفیت، جنس، طراحی، ماده موردنظر، روش استفاده و سطح دقت موردنیاز همگی با یکدیگر هماهنگ باشند. اگر هدف، کنترل وزن دقیق باشد، استفاده از ترازو یا سیستم دوزینگ گراویمتریک ممکن است گزینه مناسبتری باشد؛ اگر سرعت و تکرار حجم اهمیت داشته باشد، پیمانه یا سیستم دوزینگ حجمی میتواند مزیت بیشتری داشته باشد.
منابع
- U.S. Food and Drug Administration (FDA) — Guidance for Industry: Guidelines for Determining Metric Equivalents of Household Measures
مشاهده منبع FDA - U.S. Food and Drug Administration (FDA) — Q7A Good Manufacturing Practice Guidance for Active Pharmaceutical Ingredients
مشاهده راهنمای GMP دارویی FDA - World Health Organization (WHO) — Good Manufacturing Practices
استانداردهای GMP سازمان جهانی بهداشت - World Health Organization (WHO) — WHO good manufacturing practices for pharmaceutical products: Main principles
مشاهده سند WHO درباره GMP دارویی - ISO — ISO 8222:2020 Petroleum measurement systems — Calibration — Volumetric measures, proving tanks and field measures
مشاهده استاندارد ISO 8222 - OpenStax — Measurement Uncertainty, Accuracy, and Precision
مشاهده منبع OpenStax درباره دقت اندازهگیری - Michigan State University — Cooperative Organic Chemistry Student Laboratory Manual: Measuring Devices
مشاهده راهنمای آزمایشگاهی دانشگاه میشیگان - Cole-Parmer — Pharma Lab Sampling Scoops, 316L Stainless Steel
مشاهده مشخصات اسکوپهای 316L Cole-Parmer - Sampling Systems — Measuring Scoop
مشاهده مشخصات Measuring Scoop - LLG / Bürkle — PharmaScoop Stainless Steel V4A with Long Handle
مشاهده مشخصات PharmaScoop - Alpha-Pack — Volumetric Cup Filler
مشاهده سیستم پرکن حجمی Alpha-Pack - MOM Packaging — Powder Filling: Volumetric or Gravimetric Dosing?
مشاهده تحلیل دوزینگ حجمی و وزنی پودرها - U.S. Food and Drug Administration (FDA) — GMP Guidelines/Inspection Checklist for Cosmetics
مشاهده راهنمای GMP محصولات آرایشی FDA - Penn State Extension — Backpack Sprayer Calibration for Woodland Applications
مشاهده راهنمای کالیبراسیون سمپاش - Colorado State University Extension — Preparation of Small Spray Quantities of Pesticides
مشاهده راهنمای اندازهگیری مواد در کاربرد کشاورزی - University of Georgia Extension — Liquid Fertilizer Calibration
مشاهده راهنمای کالیبراسیون کود مایع - U.S. Food and Drug Administration (FDA) — Questions and Answers on Current Good Manufacturing Practice Requirements: Equipment
مشاهده الزامات تجهیزات در GMP
